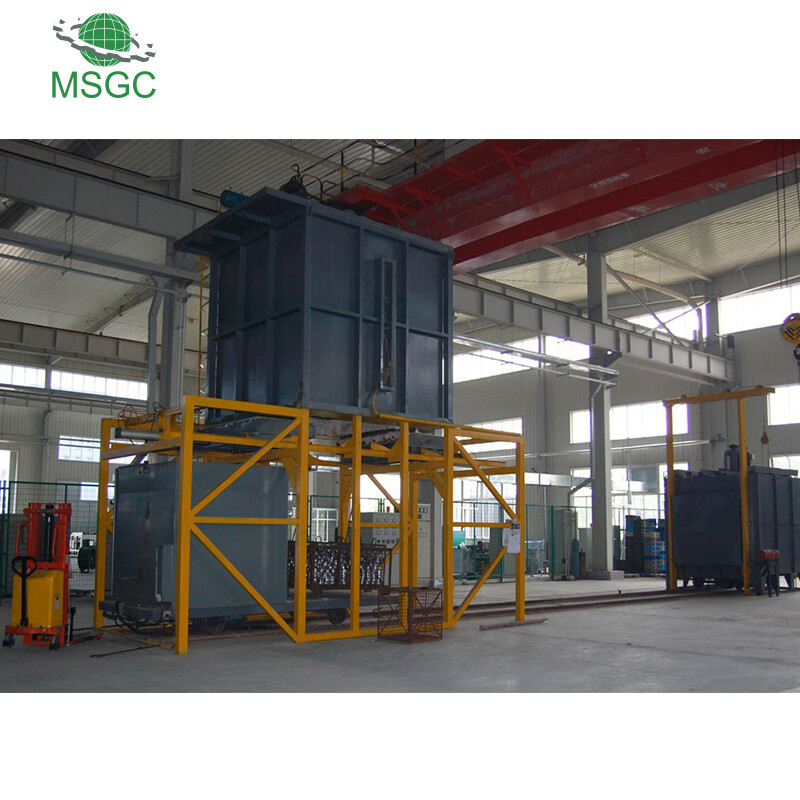

Vertikaalne kustutav ahi

1. Nimetatud pinge: kolmefaasiline, 380 V.
2. Nimetatud sagedus: 50Hz.
3. Seadme maksimaalne temperatuur on 600 kraadi (temperatuur reguleeritav). Eelsoojendamise temperatuur on 400-500 kraadi Celsiuse ja kõvenemistemperatuuri kasutatakse 600 kraadi Celsiuse juures;
4. Tahke ahju nimivõimsus: 90kW (reguleeritav suurus).
5. Ahju kütteelemendi kustutamine: valmistatud takistusriba materjalist 0 CR25AL5.
6. Ahju kahutamine juhtmestiku meetod: YY tüüpi juhtmestiku meetod.
7. Ahju vooderdise efektiivsed töömõõtmed: 1380 mm (L) x 980mm (W) x 1100mm (h) kõrgusel;
   Rippuv sinine suurus: 1260mm (l) * 780mm (W) * 930mm (h); 1. rippuv sinine\/ahi;
   Ahju korpus on umbes 7,5 meetri pikkune pindala, 3,2 meetrit ja 3,9 meetrit.
8. Instrumendi temperatuuri kontrolli täpsus: ± 2 kraadi.
9. Ahju temperatuuri ühtlus: ± 3 kraadi. (Toote isolatsiooni ühtlus ja pidev temperatuur);
10. Ahju korpuse kaal on umbes 5800 kg (viide).

1. Tahke ahju korpuse alumine sulg keevitatakse 20 # terasest ja ahju korpuse väliskest keevitatakse 6 # terasest ja 3mm paksust A3 terasest plaadiga, voldides ja moodustades.
2. Tahke ahjukamber on ehitatud kaarekujulise kerge alumiiniumist astmeliste tellistega, moodustades ümmarguse ahju; Kõrge alumiiniumoksiidiga tulekindla kiudlauaga kaelad ahju suu jaoks; Kvaliteetne alumiiniumist silikaadiga tulekindla kiudude isolatsioonimaterjal täidetakse ahju ja ahju seina vahel, isolatsioonikihi paksus 200 mm.
3. Tahke ahju kütteelemendid jaotatakse ühtlaselt ümmarguse ahju ümber ja takistusribad paigaldatakse ahju sisemisse kihtidesse.
4. Tahke ahju kambris olev kuumaõhu ringlusala on valmistatud 3mm paksusest 304 # roostevabast terasest plaadist, mis on kokku keevitatud. Kuum õhk siseneb ahju ahjust ja ahju põhjast ning naaseb tippu piisava õhumahu ja ühtlase temperatuuriga. Materjali korvi riputamiseks ei tohiks õhu kanalite surveplaadi kruvisid paljastada.
5. Paigaldage tahke ahju ülaosale 7,5kW kuumaõhu ringluse ventilaator, millel on kõrge temperatuuriga roostevabast terasest labad ja jahutav tsirkuleeriv veekaitse ventilaatori laagri asendi jaoks.
6. Tahke ahjuukse konstruktsioon on ahju suu surumiseks üles ja alla tõsta ja horisontaalselt liikuda ahju ukse avamiseks. Nii üles kui ka alla ja horisontaalseid liigutusi kontrollivad silindrid.

Pärast ahjuukse avamist kontrollitakse 6-10 sekundi jooksul, et toote kustutamisbasseini siseneda, et saavutada kiire kustutav kuumtöötlus.

Ahjuukse väliskest keevitatakse sektsiooni terasest ja 6 mm terasest plaadiga ning interjöör on valmistatud täiskiust.

Ahju uks ja küttekontroll on ühendatud lukukonstruktsioonis. Kui ahju uks avatakse, lõigatakse ahju sees olev toide kuumutamise peatamiseks. Pärast sulgemist saab ventilaatori alustada kuumutamisel.

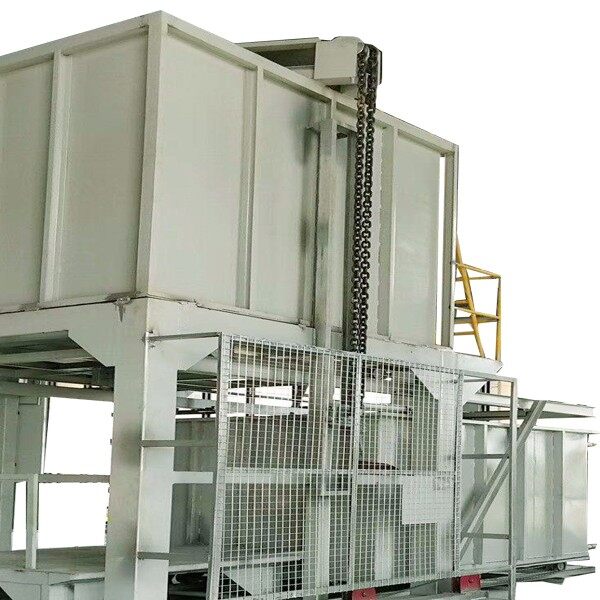

1. Materiaalse raami tõstmise õlisilindrit juhib terasest traadi trossi ja tõsteketi, et tõsta ja alandada toodet, et täita protsessinõudeid. Mootori võimsus on 3,7kW ja tõstetud eseme kaal on 4,5 tonni. Terasjuhtme köis võtab kasutusele 16 mm läbimõõduga õli kanepi terasest traadirossi ja tõstekett võtab 16 mm soojuskindla terasest spetsiaalse tõsteketi, mida töödeldi kuumtöötlemisega.
2. Rippuv korv on valmistatud keevitatud 316 ümmargusest terasest tugist, ümmarguse terassulaga 14 mm. Rippuva korvi suurus on 1260 mm pikkune, 780 mm laiune ja 930 mm kõrgune; Iga ahju saab laadida ühe rippuva sinisega ja tarnitakse kokku 2 rippuvat sinist; (Märkus: rippuv sinine on haavatav osa ja seda ei kaeta garantii. Ostja asendab selle regulaarselt tegeliku kasutamise ja kulumise põhjal.)

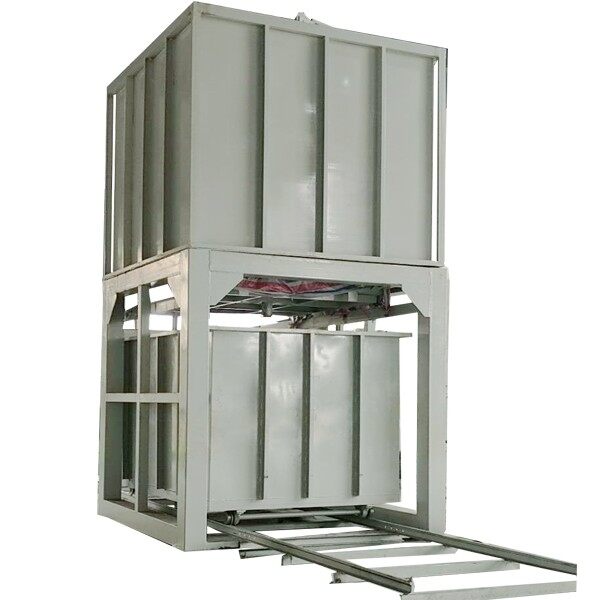

Kustumisbasseini tegelikud tõhusad sisemised mõõtmed on: pikkus 2000mm * laius 1200mm * kõrgus 1200mm; Väline osa on valmistatud 8 -kanalisest terasest ja sisemine osa keevitatakse 3mm paksuse SUS304 roostevabast terasest plaadiga. Põhi on varustatud käigukasti võlli ja rullidega, mille vahelduvvoolu, redutseerija ja ketiratta ahela abil sõidetakse edasi ja taha. Veepaagi täpseks paigutamiseks paigaldatakse pidurmootor.

1. Elektrilise juhtkapp on vertikaalne kahekordse uksega struktuur, mille siseuks on armatuurlaud ja välisuks on läbipaistev klaasist struktuur, mis on ilus ja helde ning suudab instrumendi ja elektriseadmeid tõhusalt kaitsta välise tolmusaaste eest. Välised mõõtmed on 1200 × 1600 × 550mm.
2. Elektri juhtimissüsteemi saab automaatselt või käsitsi kasutada. Varustatud põhjaliku kaitse ja häirefunktsioonidega.
3. Juhtkapp sisaldab imporditud programmeeritavaid kontrollereid, temperatuurikontrolli instrumente, inimese-masina liidese puutetundlikke ekraane jne; Juhtimissüsteem valib imporditud elektrilised komponendid ja mõõtekomponendid lihtsa ja intuitiivse tööga. Sealhulgas: 1 kogukomplekt üldkapist (sealhulgas nupud, indikaatorituled, häire, automaatne õhulüliti, vahelduvvoolukontaktor, programmeeritav kontroller, alalisvoolu toiteallikas ja sellega seotud operatsioonipaneel, ühendus kaablid jne), juhtmete, kaablite, kaabli kandjate jms vahelise ühendamisjuhi ja seadme vahel. Juhtkapp on varustatud varustuse LCD puutetundliku ekraani, töönuppude, indikaatori tulede ja muude komponentidega, mis saavad jälgida seadme reaalajas töö olekut ja saavutada suhteliselt täieliku kaitse- ja häirefunktsioonid. Salvestage töökõvera paberivaba salvesti abil. Mugav protsesside uurimiseks. Elektri juhtimissüsteem on tundlik juhtimisel, töös usaldusväärne ja hõlpsasti hooldatav.
4. Elektrilise juhtkapp on varustatud 3- faasi töövoolu ja pinge kuvadega, samuti juhtimisfunktsioonidega, näiteks maanduskaitse, temperatuuri häire ja püsiv temperatuuri ajastus.
5. Kütteelemendi juhtimine võtab vastu SSR -i integreeritud türistori pingeregulaatori väljundjuhtimist ja kuumutamisvõimsust saab reguleerida, millel on energiasäästmise, energiasäästu ja kõrge temperatuuri kontrolli täpsuse omadused.
6. Paberivaba salvestiga varustatud see suudab tuvastada ahjus ja väljaspool asuvate erinevate piirkondade temperatuuri ühtluse, registreerib kuumtöötluse kuumutamisaja kuumutamiskõver ja säilitada päringu jaoks pikka aega andmeid reserveeritud võrgukaabli liidesega.
